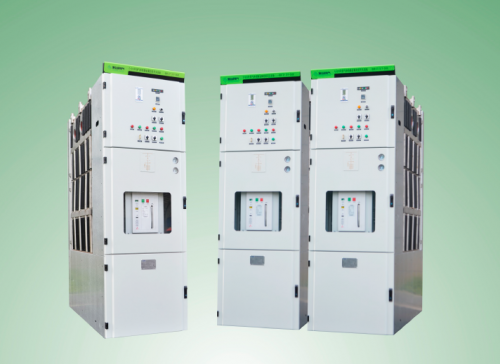

产品概述
随着我国电气化铁路对开关设备提出了小型化、智能化、免维护、全工况等新的更高要求，我司自主研发的高性能、高品质的GSR6-27.5系列环保型气体绝缘金属封闭开关设备（G-GIS），产品采用干燥空气（D-air）为绝缘介质，集真空灭弧技术、APG固封技术、气体绝缘技术和界面绝缘技术于一体的新一代绿色环保型铁路中压开关设备。产品通过了国家权威检测机构的形式实验验证及新产品技术鉴定，获得多项国家发明专利和实用新型专利，拥有自主知识产权，产品方案主要用于单相或双相、额定电压27.5kV、最高电压31.5kV的电气化铁路系统，如高速铁路、客运专线等高等铁路领域。
产品模块化设计，方案可根据铁路用户需求灵活组合。产品采用密封压力系统，主回路所有高压带电部件密封在不锈钢气箱内，不受环境影响。具有智能化、运行可靠、体积小、免维护等特点。
技术参数
| 名称 | 单位 | 参数 | ||
| 额定电压 | kV | 1*31.5 | 2*31.5 | |
| 额定频率 | Hz | 50 | ||
| 雷电冲击耐受电压 | 极对极、断路器断口 | kV | 200 | 200 |
| 极间 | / | 325 | ||
| 隔离断口 | 220 | 220 | ||
| 主回路工频耐受电压（1min） | 极对极、断路器断口 | kV | 95 | 95 |
| 极间 | / | 140 | ||
| 隔离断口 | 118 | 118 | ||
| 绝缘介质 | 干燥空气 | |||
| 充气隔室零表压5min工频耐压 | 1.3Ur | |||
| 主母线、馈线额定电流 | A | 1250, 1600, 2000, 2500 | ||
| 额定短时耐受电流、持续时间 | kA/s | 31.5/4 | ||
| 额定峰值耐受电流、接地开关关合电流 | kA | 80 | ||
| 内部电弧耐受能力AFL | kA/s | 31.5/1 | ||
| 防护等级 | 充气箱 | IP65 | ||
| 开关柜 | IP54 | |||
| 额定充气压力（20℃表压） | MPa | 0.04 | ||
| 年漏气率 | % | ≤0.1 | ||
产品尺寸
| 规格 | 额定电流 | 宽（mm） | 深（mm） | 高（mm） | 备注 |
| 单极/双极 | ≤1250A | 600 | 1900 | 2600 | 具体柜深按方案设计 |
| 1250-2500A | 900 | 1900 | 2600 |
产品特点
全密封设计——产品元件采用全密封设计，完全密封于不锈钢板焊接的密封气箱内，冲入一定压力的干燥空气（D-air）。防护等级搭IP67，完全避免外界环境气候对开关柜的影响，能可靠运行于地下室、高原、冻土、沿海、超市等恶劣环境中， 实现免维护。
智能化——基于微处理器的保护及系统技术，集保护、控制、计量、检测、通讯功能于一体，实现配网自动化和数字化要求，可以完全实现无人值守。
结构紧凑——产品设计结构紧凑，相比传统的空气绝缘开关柜体积显著减少，占地面积减少30%-70%，提高空间利用率，有效降低工程综合成本。
安全可靠——产品可实现手动、电动操作，操作机构成熟可靠，并具备完善的机械和电气联锁，能够有效防止因误操作而可能导致的人身伤害和设备损害。
产品使用环境
海拔高度：≤4000m（当设备运行海拔高度超出1000m时，需要特别注明）
环境温度：最高气温+40℃，最低气温-25℃，24h平均值≤35℃
环境湿度：24h 相对湿度平均值≤95%，月相对湿度平均值≤90%
电磁干扰：在二次系统中感应出的电磁干扰幅值≤1.6kV
安装环境：周围空气中没有爆炸性和腐蚀性气体， 安装场所无经常性剧烈震动或冲击
注明：超出上述使用环境条件时，请联系我们
