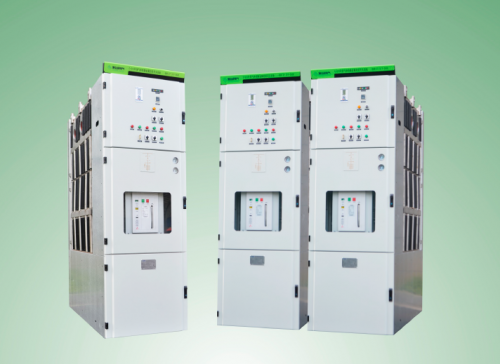

JSR6-12/24/40.5 SF6气体绝缘金属封闭开关设备（C-GIS）

产品简介

JSR6-12/24/40.5 SF6气体绝缘金属封闭开关设备（C-GIS）为我司自主研发，采用六氟化硫气体为绝缘介质，可同时应用在一次配电或二次配电领域。产品技术水平国内领先、国际先进，是集真空灭弧技术、APG固封技术、气体绝缘技术和界面绝缘技术于一体的新一代中压成套开关设备。产品通过了国家权威检测机构的形式试验验证及新产品技术鉴定，获得多想国家发明专利和实用新型专利，拥有自主知识产权。产品可广泛应用于国民经济的各个重要配变电系统，如输变电站网络、城市供电网、大型工矿企业、石油化工、冶金、城市轨道交通等领域。

产品采用模块化设计，可根据不同设计方案进行组合。产品采用密封压力系统，主回路所有高压带电部件密封在不锈钢气箱内，不受环境影响。具有运行可靠、占地空间小、免维护等特点。

技术参数

名称		单位	参数
额定电压		kV	12	24	40.5
额定频率		Hz	50	50	50
额定电流		A	630/1250/2500/3150/4000	630/1250/2500/3150/4000	630/1250/2500
额定绝缘水平	工频耐压（相间及对地）	kV	42	65	95
	工频耐压（隔离断口）	kV	48	79	118
	雷电冲击耐压（相间及对地）	kV	75	125	185
	雷电冲击耐压（隔离断口）	kV	85	145	215
	辅助回路额定工频耐压	kV	2	2	2
额定短时耐受电流		kA	25/31.5/40
额定短路持续时间		s	3	3	3
额定峰值耐受电流		kA	63/80/100	63/80/100	50/63/80
额定短路开断电流		kA	25/31.5/40	25/31.5/40	25/31.5
额定短路关合电流（峰值）		kA	63/80/100	63/80/100	63/80
额定电缆充电开断电流		A	25	25	25
额定操作顺序			O-0.3s-CO-3min-CO
绝缘气体			SF6
机械寿命	断路器	次	10000	10000	10000
机械寿命	三工位开关	次	5000	5000	5000
干燥空气或氮气额定压力（abs.20℃）	额定充气压力（abs.20℃）	Mpa	0.14	0.14	0.14
干燥空气或氮气额定压力（abs.20℃）	最低充气压力（abs.20℃）	Mpa	0.12	0.12	0.12
防护等级	密封箱体	等级	IP67	IP67	IP67
防护等级	开关设备外壳	等级	IP4X	IP4X	IP4X
干燥空气相对泄露气率		%/年	≤0.1	≤0.1	≤0.1
辅助回路的额定电源电压		V	DC48/110/220 AC220

产品尺寸

额定电压	主母线额定电流	柜型		宽（mm）	深（mm）	高（mm）
12/24/40.5 kV	630/1250A	进线、分段、隔离、出线		600	1600	2400
		母设（PT）		1000	1600	2400
		计量柜	气箱型	600/1000	1600	2400
		计量柜	空气型	600/1000	1600	2400
	2500/3150/4000A	进线、分段、隔离、出线、母设（PT）		800/1000	1800	2400

产品特点

采用国际先进的理念，世界一流的生产、检测手段、激光焊接、激光切割、氦检漏等设备。

产品一次元件采用全密封设计，完全密封于不锈钢板焊接的密封气箱内，充入一定压力的干燥空气或氮气作为绝缘介质，防护等级到达IP67，完全避免外界环境气候对开关柜的影响，能可靠运行于地下室、高原、冻土、沿海、潮湿等恶龙环境中，实现免维护。

产品可实现手动、电动操作，操作机构成熟可靠，并具备完善的机械和电气联锁，能够有效防止因误操作而可能导致的人身伤害和设备损坏。

产品设计结构紧凑，相比传统的空气绝缘开关柜体积显著减少，占地面积减少30%-70%，提高空间利用率，有效降低工程综合成本。

基于微处理器的保护及系统技术，集保护、控制、计量、检测、通讯功能于一体，实现配网自动化和数字化要求，可以完全实现无人值守。

产品使用环境

海拔高度：≤5000m（当设备运行海拔高度超出1000m时，需要特别注明）

环境温度：最高气温+50℃，最低气温-25℃，24h平均值≤35℃

环境湿度：24h 相对湿度平均值≤95%，月相对湿度平均值≤90%

电磁干扰：在二次系统中感应出的电磁干扰幅值≤1.6kV

安装环境：周围空气中没有爆炸性和腐蚀性气体，安装场所无经常性剧烈震动或冲击

注明：超出上述使用环境条件时，请联系我们
