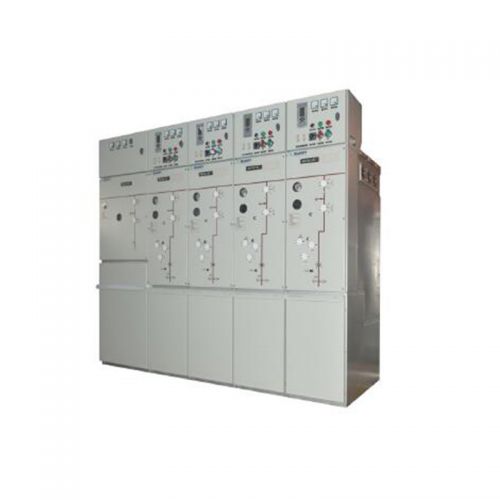

GSR-12环保智能气体绝缘环网开关设备

产品简介

GSR-12环保智能气体绝缘环网开关设备是我司引进德国先进的环保智能设计理念，推出的一款绿色智能型环网开关设备。该系列产品利用干燥气体作为绝缘介质，将开关柜的一次主回路密闭于利用先进的机器人焊接技术并经过严格氦质谱检漏的气箱中，采用成熟可靠的真空灭弧室作为真空断路器及负荷开关主开断元件，采用独特设计的三工位隔离开关确保配电网络运行维护安全可靠。

GSR系列环保智能全封闭开关设备产品的推出，是真正完全满足国家电网及南方电网公司等客户对环保型环网柜的需求，将引领环保型环网柜产品未来发展潮流。

技术参数

项目		单位	数据
额定电压		kV	12
额定工频耐受电压（相间、相对地）		kV	42
额定工频耐受电压（断口）		kV	48
额定雷电冲击耐受电压（相间、相对地）		kV	75
额定雷电冲击耐受电压（断口）		kV	85
母线额定电流		A	630,1250
断路器参数	额定电流	A	630,1250
	额定短时耐受电流	kA/S	20,25/4
	额定短路开断电流	kA	50,63
	额定峰值耐受电流	kA	20,25
	额定短路关合电流	kA	50,63
三工位隔离开关参数	额定电流	kA	630,1250,
	额定短时耐受电流	kA/S	20,25/4
	额定峰值耐受电流	kA	50,63
负荷开关	额定电流	A	630
	额定短时耐受电流	kA/S	20/4
	额定峰值耐受电流	kA	50
机械寿命	断路器	次	10000
	负荷开关	次	10000
	隔离开关	次	5000
	接地开关	次	5000
断路器额定操作顺序			O-0.3s-CO-180s-CO
年泄露率		%/年	0.1
干燥空气压力（℃）		Mpa	0.02
最小功能常压空气压力（20℃时表压）		Mpa	0
耐受压力等级		Mpa	≥0.09
外形尺寸（宽深高）		mm	4208502000
柜体防护等级			IP4X/2X

产品尺寸

国网标准化外形尺寸	宽度	深度	高度	仪表箱高度	并柜方式
母线柜	460mm	770mm	1640mm	350mm	侧扩/顶扩
负荷开关柜	460mm	770mm	1640mm	350mm	侧扩/顶扩
断路器柜	460mm	770mm	1640mm	350mm	侧扩/顶扩
PT 柜	600mm	770mm	1640mm	350mm	侧扩/顶扩
计量柜	810mm	770mm	1640mm	350mm	侧扩/顶扩
*备注：以上方案可制作共箱，共箱尺寸采用单方案尺寸共箱数，最大共箱3单元**

产品特点

智能化设计——智能配网的基本设备，免维护固定式断路器和负荷开关柜方案，为配电网的升级改造提供解决方案

真空灭弧、环保紧凑结构——采用干燥空气防护，无SF6温室气体，安全环保。微正压设计，防止外面潮气进入气箱内部。

模块化设计——体积小，结构紧凑，母线拼接安全可靠，运行维护方便。标准化、模块化柜体设计，生产效率高。

灵活丰富的方案——组合方案灵活多变，满足用户的各种配电方案。

产品使用环境

环境温度：

最高温度 +50℃

最低温度 -40℃

室内环境湿度：

日平均相对湿度 95%以下

月平均相对湿度 90%以下

安装场所的海拔高度 5000m及以下

注明：若有别于上述运行条件或应用于更为恶劣的环境，如高海拔、低温、严重污秽等情况，在订货时需用户与制造商协商处理。
