产品概述

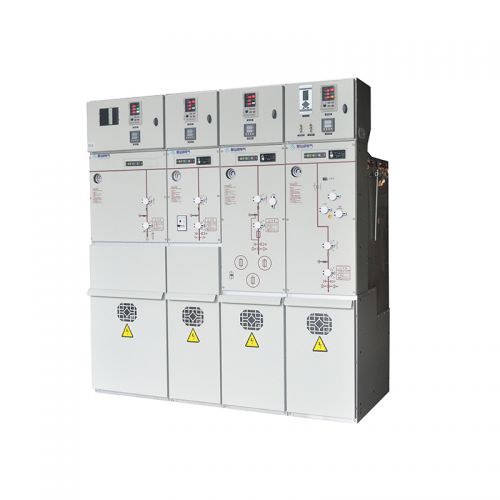

JSR系列气体绝缘紧凑型环网柜（Gas Insulated Ring Main Unit）是我司根据国网标准化定制要求自主研发的新型气体绝缘中压开关设备，产品采用模块化设计， 可根据不同设计方案任意排列，实现共箱式单元与扩展式单元完美结合，满足各种二次输配变电站对紧凑型开关柜灵活使用的需求。
JSR系列开关设备是一个完全密封的系统， 其所有带电部件及开关均密封在不锈钢的壳体内，不受环境影响；具有运行可靠、保障安全、紧凑型结构设计、占地空间小、免维护、长寿命等特点。
产品已通过国家级高压电器试验中心型式试验证，广泛用于小型二次配电站、箱式开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道及自然条件较恶劣的场所领域。
技术参数
| 名称 | 单位 | 负荷开关单元（R） | 组合电器单元（T） | 断路器单元（L） | ||
| 额定电压 | kV | 12/24 | 12/24 | 12/24 | ||
| 额定频率 | Hz | 50 | 50 | 50 | ||
| 额定电流 | A | 630 | 125(取决于熔断器电流) | 630 | ||
| 额定绝缘水平 | 1min工频耐压 | 相间、对地 | kV | 42/65 | 42/65 | 42/65 |
| 断口 | kV | 48/79 | 48/79 | 48/79 | ||
| 控制和辅助回路 | kV | 2/2 | 2/2 | 2/2 | ||
| 雷电冲击耐压 | 相间、对地 | kV | 75/125 | 75/125 | 75/125 | |
| 断口 | kV | 85/145 | 85/145 | 85/145 | ||
| 额定短时耐受电流 | kA /s | 25/4 | -- | 25/4 | ||
| 额定峰值耐受电流 | kA | 63 | -- | 63 | ||
| 额定短路关合电流 | kA | 63 | 受限于高压熔断器 | 63 | ||
| 额定短路开断电流 | kA | -- | 受限于高压熔断器 | 25/25 | ||
| 额定转移电流 | A | -- | 1700/1400 | -- | ||
| 额定有功负载开断电流 | A | 630 | -- | -- | ||
| 额定闭环开断电流 | A | 630 | -- | 630 | ||
| 机械寿命 | 符合开关/断路器 | 次 | 10000 | 10000 | 2000 | |
| 隔离/接地开关 | 次 | 3000 | 3000 | 3000 | ||
| 回路电阻 | μΩ | ≤150 | -- | ≤150 | ||
| 填充气体 | SF6/C4 混合气体 | SF6/C4 混合气体 | SF6/C4 混合气体 | |||
| SF6额定充气压力（20℃表显） | Mpa | 0.14 | 0.14 | 0.14 | ||
| C4 混合气体额定充气压力（20℃表显） | Mpa | 0.02 | 0.02 | 0.02 | ||
| 年相对泄露率 | % | 0.01 | 0.01 | 0.01 | ||
| IP防护等级 | 柜体 | IP4X | IP4X | IP4X | ||
| 气箱 | IP67 | IP67 | IP67 | |||
产品尺寸
| 柜型 | 宽（mm） | 深（mm） | 高（mm） | 仪表箱（mm） |
| 负荷开关柜 | 375 | 750 | 1600 | 200/350 |
| 断路器柜 | 420 | 750 | 1600 | 200/350 |
| 组合电器柜 | 420 | 750 | 1600 | 200/350 |
| PT柜 | 420/600（根据PT容量而定） | 750 | 1600 | 200/350 |
产品特点
模块化设计——包括负荷开关单元（R）、负荷开关+熔断器组合电器单元（T）、断路器单元（L）、计量柜单元（M）、母线PT单元（PT）等，不同模块可任意组合形成环网柜。
全绝缘全密封设计——JSR系列开关设备的一次带电部分（主母线）和开关本体均密封在不锈钢板焊接而成的气箱当中，主回路通过气箱上安装的符合DIN47636标准的套管与外部连接，可通过全绝缘、全屏蔽全密封的可分离连接器与进出线电缆连接，气箱防护等级达到IP67，气箱内部不受外界环境影响，具备短时抗洪水和抗凝功能。
可选用新型环保气体——可选用C4混合型新型环保气体，在保持安全、可靠和相同尺寸的前提下，为用户提供一种绿色环保选择。C4混合气体的GWP（全球变暖潜能值）相比SF6气体只有1/11.降幅超过90% ，用户可根据偏好选择更合适的气体：C4混合气体或者SF6，也可以当下交付的产品充SF6，但其完全按照充C4混合气体来进行制造和试验，将来可无缝升级。
安全可靠性高—— 一次带电部分和开关本体均密封在不锈钢气箱中， 通过套管与外部连接，避免了直接接触带电体；设备具有可靠的压力释放装置和泄压通道，保证了故障发生时人身设备的安全。拥有完善的机械连锁装置。可最大程度的防止误操作。
产品使用环境
海拔高度：≤4000m（当设备运行在海拔高度1000m以上时请特别注明以便制造时对充气压力进行调整）
环境温度：最高气温：+55℃
最低气温：-40℃
24h内平均气温不超过35℃
环境湿度：24h相对湿度平均不超过95%
月相对湿度平均不超过90%
安装环境：周围空气没有爆炸性和腐蚀性气体，安装场所无剧烈震动冲击，污秽级不超过GB/T5582中的Ⅲ级
注明：超出上述使用环境条件时，请联系我们
