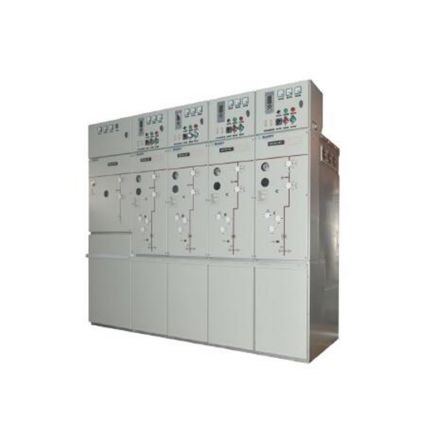

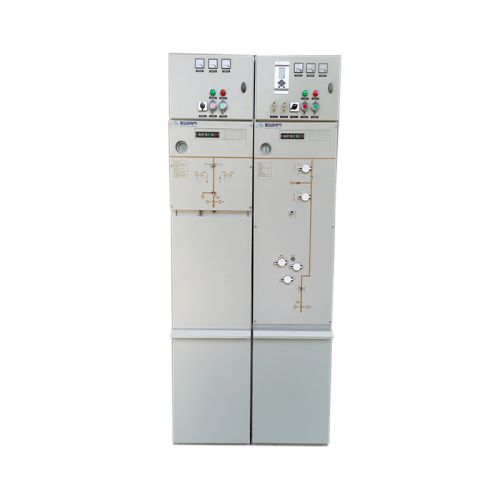

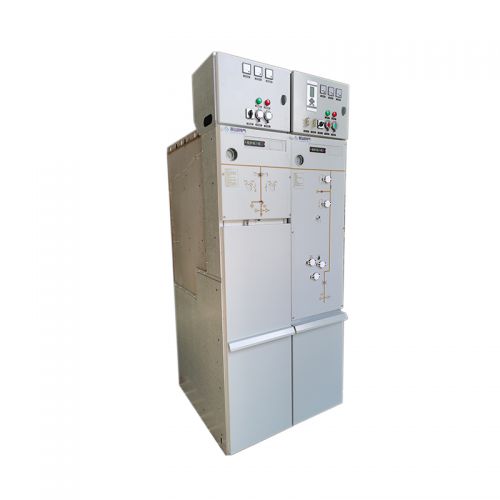

JSR6-40.5气体绝缘金属封闭开关设备

产品概述

JSR6-40.5气体绝缘金属封闭开关设备（简称充气环网柜）是我司消化吸收国外先进技术并结合国内供电系统要求，设计研制出的新一代小型化气体绝缘中压开关设备。先进的激光技术、传感技术、检测技术在产品制造过程中的广泛使用，确保了产品的高安全性和可靠性。

JSR6-40.5/(R/T)630-20(31.5)型充气环网柜为50Hz交流三相户内高压配电设备。它是将负荷开关、接地开关及其回路母线一并密封于金属壳体内，采用弹簧操动机构，以SF6气体为灭弧及绝缘介质的开关设备。适用于40.5kV供电线路的环网供电或双辐射供电，可改变原来的单辐射供电方式，当线路发生故障时，它能及时恢复变压器回路馈电，大大提高了供电的可靠性和利用率，同时环网柜使用安全、不受气候影响、安装容易、维护少、节省空间，适合安装于箱式变电站中。

技术参数

项目		负荷开关单元	组合电器单元	断路器单元
额定电压		40.5kV
额定工频（1min）耐受电压	相间及对地	95 kV
	断口	118 kV
雷电冲击（峰值）耐受电压	相间及对地	185 kV
	断口	215 kV
额定电流		630A	50A	630/1250A
转移电流			1000A
额定短时耐受电流		20kA 4S		25/31.5kA 4S
额定短路开断电流			31.5kA	25/31.5kA
额定短路关合电流（峰值）		50kA	80kA	63/80kA
机械寿命（主开关/接地开关）		5000/2000		10000/3000
气箱防火等级		IP67
外壳防护等级		IP3X
SF6气体额定压力(20℃)		0.04MPa
年泄漏率		≤0.01%
整柜局放值		≤20pC

产品特点

环境适应性强——全绝缘、全密封，不受环境影响；绝缘性能不受海拔高度影响；可安装于潮湿、多沙多尘、盐雾、矿山等地区不必采取特别的预防设施。

安全可靠——开关、母线等高压带电体密封于不锈钢箱体内，电缆连接头全绝缘、可触摸，操作及检修人员五触电危险；具备完善的机械和电气联锁，能够有效防止因误操作而可能导致的人身伤害和设备损害；气箱采用优质不锈钢板，激光焊接工艺，杜绝气体泄露，使用寿命超过30年。

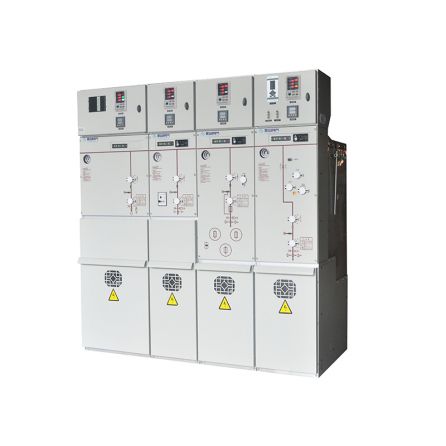

模块化设计——采用模块化设计，模块间采用扩展母线连接，可实现全模块化配置，满足各种复杂的配电方案。

三维仿真设计——使用SolidWorks软件进行三维仿真设计，使用有限元分析软件进行机械强度和绝缘分析，使得产品得到最优化的设计。

产品使用环境

室内环境温度：

最高温度 +50℃

室内环境温度 +40℃

最低温度 -40℃

室内环境湿度：

日平均相对湿度 95%以下

月平均相对湿度 90%以下

安装场所的海拔高度 2000m及以下

地震烈度不超过8度

没有火灾、爆炸危险、化学腐蚀及剧烈震动的场所

注明：超出上述使用环境条件时，请联系我们
