金属铠装移开式开关设备
金属铠装移开式开关设备
产品简介

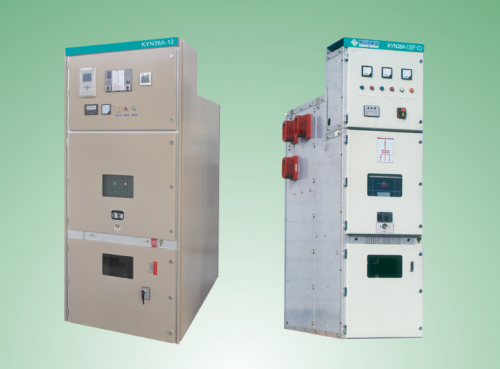

KYN28A-12空气绝缘铠装移开式金属封闭开关设备是用于标称系统电压3~10kV额定频率50Hz的单母线或单母线分段系统，主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等。
技术参数
| 类别 | 单位 | 25`50kA | |
| 额定电压 | kV | 3.6,7.2,12 | |
| 额定绝缘水平 | 1min额定短时工频耐受电压 | kV | 42 |
| 额定雷电冲击耐受电压（峰值） | kV | 75 | |
| 额定频率 | Hz | 50 | |
| 主母线额定电流 | A | 630、1250、1600、2000、2500、3150、4000、5000 | |
| 分支母线额定电流 | A | 630、1250、1600、2000、2500、3150、4000、5000 | |
| 额定短时耐受电流（4s） | kA | 25、31.5、40.5、50 | |
| 额定峰值耐受电流 | kA | 63、80、125、135 | |
| 防护等级 | 外壳IP4X(断路器室门打开时IP2X) | ||
产品尺寸
| 高度尺寸 | mm | 2200 | |
| 宽度尺寸 | 分支母线额定电流≤1250A | mm | 650, 800 |
| 1250A＜分支母线额定电流=2000A | mm | 800， 1000 | |
| 分支母线额定电流＞2000A | mm | 1000 | |
| 框架深度尺寸 | mm | 1450 | |
产品特点
安全——完整的试验验证；可靠的“五防”联锁系统；完善的机械联锁系统；金属铠装封闭设计；柜防护等级IP4X；独立的高正隔室和低压仪表隔室；产品可以靠墙安装、柜前维修，减少占地面积。
可靠——科学的覆铝锌板双折弯铆接工艺；先进的生产加工和检测设备；严格的质量管理体系
优化——配用VS1真空断路器，也可配用VD4、VB2. 3AE、HVX等合资品牌的真空断路器；柜体结构采用组装式，断路器采用手车中置式结构；产品可以靠墙安装、柜前维修，减少占地面积。
创新——全系列断路器底盘车/推进机构及接地开关实现电动操作；结构通用性强具有电缆进（出）线、架空进（出）线及左右联络的功能，根据需要可组成各种方案；可配置智能化元件，实现“自我感知、自主监测、自动预警”。
产品使用环境
环境温度：周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃；最低周围空气温度为-15℃
环境湿度：24h内测得的相对湿度的平均值不超过95%
24h内测得的水蒸气压力的平均值不超过2.2kPa
月相对湿度平均值不超过90%
月水蒸气压力的平均值不超过1.8kPa
海拔高度：不超过1000米
地震烈度：不超过8级
安装场所：周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染
凝露和污秽运行下的严酷度：按GB3906中1级规定
注：1. 相对湿度大于70%时应接通加热器，以防凝露
2. 制造厂按用户需要可提供海拔高度3000m及以下地区使用的产品
3. 当使用环境条件与上述不同时，应由用户与制造厂协商解决
