金属铠装移开式开关设备
金属铠装移开式开关设备

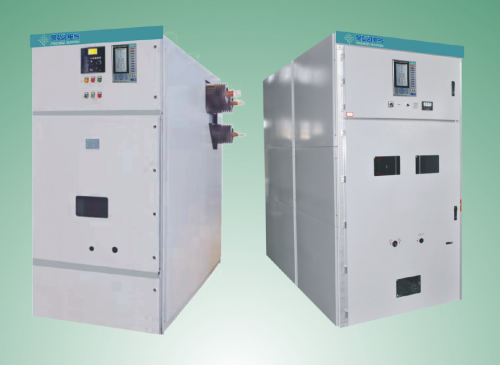

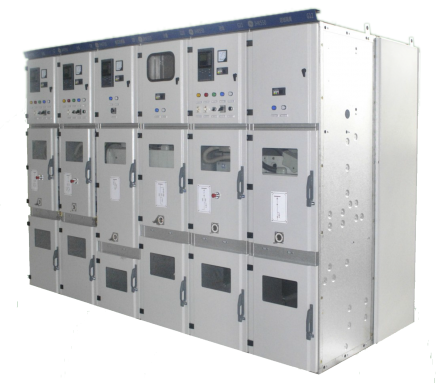

产品简介
KYN61A-40.5空气绝缘铠装移开式金属封闭开关设备是我司与西安高压电器研究所共同研制开发的新产品，柜内配用新型全绝缘真空断路器或六氟化硫断路器。并且柜体采用组装结构，使产品具有外形美观，提高了手车与柜体的配合精度，能迅速组织生产，装配，及时交货，提高装配所需占地面积的利用，易于形成批量生产等优点，可实现闭门操作。开关柜的各项正常操作，包括断路器分合闸，断路器手车推到工作位置和退出到试验、隔离位置，都能在高压隔室门关闭条件下进行。本产品符合GB3906《3-5kV交流金属封闭开关设备》及IEC60298《额定电压1kV以上2.5kV及以下交流金属封闭开关设备和控制设备》的要求，并具有完善的机械联锁。
技术参数
| 类别 | 单位 | 参数值 | ||
| 额定电压 | kV | 40.5 | ||
| 额定电流 | A | 1250、1600、2000、2500、3150 | ||
| 主母线额定电流（max） | kA | 3150 | ||
| 额定频率 | Hz | 50 | ||
| 主回路动热稳定 | 额定短时耐受电流（有效值） | kA | 25、31.5 | |
| 额定短路持续时间 | s | 4 | ||
| 额定峰值耐受电流 | kA | 63、80 | ||
| 接地开关动热稳定 | 额定短时耐受电流（有效值） | kA | 31.5 | |
| 额定短路持续时间 | s | 4 | ||
| 额定峰值耐受电流 | kA | 80 | ||
| 车、柜滑动接地动热稳定 | 额定短时耐受电流（有效值） | kA | 27.4 | |
| 额定短路持续时间 | s | 2 | ||
| 额定峰值耐受电流 | kA | 70 | ||
| 主回路额定绝缘水平 | 雷电冲击耐压（峰值） | 相同、相对地 | kV | 185 |
| 隔离断口 | kV | 215 | ||
| 工频耐压（1min）有效值 | 相同、相对地 | kV | 95 | |
| 隔离断口 | kV | 115 | ||
| 辅助回路工频耐压（1min） | kV | 2 | ||
| 额定短路开断电流 | kA | 25、31.5 | ||
| 额定短路关合电流 | kA | 63、80 | ||
| 操作顺序 | 分-0.3s-合分-180s合分 | |||
| 接地电阻 | μΩ | ≤1000 | ||
| 防护等级 外壳/内部 | IP4X/IP2X | |||
| 动静负荷 | N | ≤13000 | ||
产品尺寸
| 柜体尺寸 | 单位 | 宽*深*高 |
| KYN61A-40.5 | mm | 1200*2500(2650,3300)*2400(3300) |
| 1400*2600*2800 |
产品特点
安全—— 完整的试验验证；可靠的“五防”联锁系统；完善的机械联锁系统；金属铠装封闭设计，整柜防护等级IP4X；独立的高压隔室和低压仪表隔室；关门联锁实现闭门操作
可靠——科学的覆铝锌板双折弯铆接工艺；先进的生产加工和检测设备；严格的质量管理体系
优化——配用固封极柱型真空断路器；柜体结构采用组装式，断路器采用手车落地式结构。
创新—— 全系列断路器底盘车/推进机构及接地开关实现电动操作；结构通用性强具有电缆进（出）线、架空进（出）线及左右联络的功能，根据需要可组成各种方案；可配置智能化元件，实现“自我感知、自主监测、自动预警”。
产品使用环境
环境温度：周围空气温度不超过40℃，且在24h内测得的平均值不超过35℃；最低周围空气温度为-15℃
环境湿度：24h内测得的相对湿度的平均值不超过95%
24h内测得的水蒸气压力的平均值不超过2.2kPa
月相对湿度平均值不超过90%
月水蒸气压力的平均值不超过1.8kPa
海拔高度：不超过1000米
地震烈度：不超过8级
安装场所：周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染
凝露和污秽运行下的严酷度：按GB3906中1级规定
注：1. 相对湿度大于70%时应接通加热器，以防凝露
2. 当使用环境条件与上述不同时，应由用户与制造厂协商解决
